Cherche plan ou photos plaque de protection sous cloche embrayage D35

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Cherche plan ou photos plaque de protection sous cloche embrayage D35

Message par Aret le Mar 26 Fév 2013 - 7:36

Bonjour a tous je suis a la recherche d'une photo ou plan d'une plaque de protection de D35 sous cloche embrayage et séparation moteur
Ayant aperçût ce genre de plaque sous un D22 vite fait a mon souvenir celle çi avait des volets de ventilation et sert également a ce que rien ne rentre dans le trou qui laisse apparaitre la couronne de démarrage et a la fois porte disque embrayage un membre ma envoyer une photo de celle d'un super 6 mais qui n'est pas la même que celle aperçu et qui a mon avis correspondrais au mieux
Si je vous demande cela ce serait pour la reproduire au plus proche de la réalité car je ne l'est pas sur mon D35 et si vous en aviez a la fois la photo avec ces cotes ou documents sur celle çi ce ne serait que paradis merci d'avance a vous tous
avatar
Aret

sexe sexe : Masculin
Age Age : 57
J'habite J'habite : Tarbes ( Hautes Pyrénées 65 )
Loisirs Loisirs : Mécanique bricolage sourcier amateur ancien motard sans moto

Messages Messages : 949
Date d'Arrivée: Date d'Arrivée: : 17/01/2013

http://carreredidier.blog4ever.com

Revenir en haut Aller en bas

Re: Cherche plan ou photos plaque de protection sous cloche embrayage D35

Message par Hervé-68 le Mar 26 Fév 2013 - 15:39

Salut,

Voici donc ce que tu recherche ....

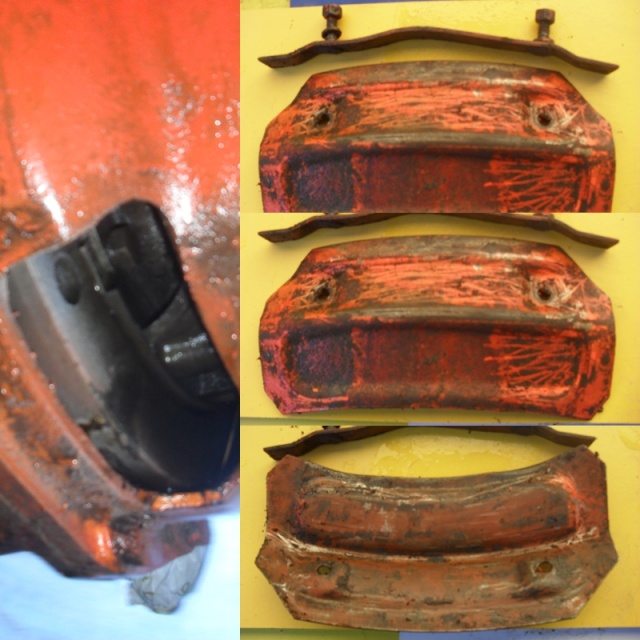

Voici quelques photos....










Voici un croquis de la pièce dans l'ordre que j'ai prise les photos " tu l'imprime sur du A4 et tu aura les côtes exacte "



Bon amusement ,

Sur mon N72 je suis équiper de la plaque tout en bas avec les deux pattes de maintien..



Pour info la pièce n'ai pas à vendre......

A+
avatar
Hervé-68
Modérateur

sexe sexe : Masculin
Age Age : 47
J'habite J'habite : Haut-Rhin ( 68 )
Loisirs Loisirs : Miniatures Renault 12, depuis peu le VTT

Messages Messages : 2541
Date d'Arrivée: Date d'Arrivée: : 08/07/2010

Revenir en haut Aller en bas

Re: Cherche plan ou photos plaque de protection sous cloche embrayage D35

Message par Aret le Mar 26 Fév 2013 - 18:29

Bonjour Hervé c'est exactement ce dont j'ai vu furtivement sur un D22 cette plaque avec ces volets de ventilation je te remercie et vais en faire une copie approximative n'ayant pas cette protection sur mon D35 mersy
avatar
Aret

sexe sexe : Masculin
Age Age : 57
J'habite J'habite : Tarbes ( Hautes Pyrénées 65 )
Loisirs Loisirs : Mécanique bricolage sourcier amateur ancien motard sans moto

Messages Messages : 949
Date d'Arrivée: Date d'Arrivée: : 17/01/2013

http://carreredidier.blog4ever.com

Revenir en haut Aller en bas

Re: Cherche plan ou photos plaque de protection sous cloche embrayage D35

Message par alaind3539 le Mer 27 Fév 2013 - 17:55

bonjour
a mon avis Aret n'a plus la plaque ref:0833024300
donc sur quoi vas t'il visser ? scratch
avatar
alaind3539

sexe sexe : Masculin
Age Age : 48
J'habite J'habite : pont du navoy ( 39 )
Messages Messages : 337
Date d'Arrivée: Date d'Arrivée: : 01/09/2010

Revenir en haut Aller en bas

Re: Cherche plan ou photos plaque de protection sous cloche embrayage D35

Message par Hervé-68 le Mer 27 Fév 2013 - 19:06

alaind3539 a écrit:bonjour
a mon avis Aret n'a plus la plaque ref:0833024300
donc sur quoi vas t'il visser ? scratch

Salut,

La plaque ref : 0833 024 300 sert à fixer la " tôle " de protection ref : 0428 483 600

donc Aret n'en a pas besoin parce qu'il veut mettre la tôle ref : 0427 396 200 qui ce vis directement sur le carter d'embrayage.

A+
avatar
Hervé-68
Modérateur

sexe sexe : Masculin
Age Age : 47
J'habite J'habite : Haut-Rhin ( 68 )
Loisirs Loisirs : Miniatures Renault 12, depuis peu le VTT

Messages Messages : 2541
Date d'Arrivée: Date d'Arrivée: : 08/07/2010

Revenir en haut Aller en bas

Re: Cherche plan ou photos plaque de protection sous cloche embrayage D35

Message par Aret le Mer 27 Fév 2013 - 19:15

Bonjour a tous c'est vrais Alain que je n'est plus cette plaque la non plus mais improviserais a les créer toutes deux pour que plus rien ne cloche merci a toi car je n'avais même pas fais attention a cette plaque principale de soutient
mersy
avatar
Aret

sexe sexe : Masculin
Age Age : 57
J'habite J'habite : Tarbes ( Hautes Pyrénées 65 )
Loisirs Loisirs : Mécanique bricolage sourcier amateur ancien motard sans moto

Messages Messages : 949
Date d'Arrivée: Date d'Arrivée: : 17/01/2013

http://carreredidier.blog4ever.com

Revenir en haut Aller en bas

Re: Cherche plan ou photos plaque de protection sous cloche embrayage D35

Message par Hervé-68 le Mer 27 Fév 2013 - 19:30

Aret a écrit:Bonjour a tous c'est vrais Alain que je n'est plus cette plaque la non plus mais improviserais a les créer toutes deux pour que plus rien ne cloche merci a toi car je n'avais même pas fais attention a cette plaque principale de soutient
mersy

Salut,

Sur le plan il y a 3 montage différent ...

- La plaque en bas ce fixe grasse à deux " ergots " et une visse central "" mon montage sur le N72 ""

- La plaque au dessus " celle que j'ai faite les photos " ce fixe avec deux visse sur le carter d"embrayage

- La plaque de droite ce fixe avec la fameuse petite plaque ( la petite plaque est dans la cloche d'embrayage et la grand plaque ce fixe à cet petite )

C'est vrais qu'avec le gros trais bleu ça porte à confusion .

Voici un gros plan des plaques....



A+


Dernière édition par Hervé-68 le Mer 27 Fév 2013 - 19:36, édité 1 fois
avatar
Hervé-68
Modérateur

sexe sexe : Masculin
Age Age : 47
J'habite J'habite : Haut-Rhin ( 68 )
Loisirs Loisirs : Miniatures Renault 12, depuis peu le VTT

Messages Messages : 2541
Date d'Arrivée: Date d'Arrivée: : 08/07/2010

Revenir en haut Aller en bas

Re: Cherche plan ou photos plaque de protection sous cloche embrayage D35

Message par Aret le Mer 27 Fév 2013 - 19:35

Pour tout vous dire j'ai vu sur mon D35 que cette plaque n'y était pas car l'ayant vue sur un D22 mais je n'est pas encore regardé celle qui conviendras au mieux pour mon Dédé et le comment la fixer et ou avec apport ou pas d'une autre plaque ? scratch
avatar
Aret

sexe sexe : Masculin
Age Age : 57
J'habite J'habite : Tarbes ( Hautes Pyrénées 65 )
Loisirs Loisirs : Mécanique bricolage sourcier amateur ancien motard sans moto

Messages Messages : 949
Date d'Arrivée: Date d'Arrivée: : 17/01/2013

http://carreredidier.blog4ever.com

Revenir en haut Aller en bas

Re: Cherche plan ou photos plaque de protection sous cloche embrayage D35

Message par Aret le Dim 3 Mar 2013 - 11:39

Bonjour a tous l'ouverture de man D35 a cacher
avatar
Aret

sexe sexe : Masculin
Age Age : 57
J'habite J'habite : Tarbes ( Hautes Pyrénées 65 )
Loisirs Loisirs : Mécanique bricolage sourcier amateur ancien motard sans moto

Messages Messages : 949
Date d'Arrivée: Date d'Arrivée: : 17/01/2013

http://carreredidier.blog4ever.com

Revenir en haut Aller en bas

Re: Cherche plan ou photos plaque de protection sous cloche embrayage D35

Message par jerome le Dim 3 Mar 2013 - 19:08

Salut,

je viens de me pencher sous le DD pour vérifier et je n'ai cette trappe.
Je n'ai pas non plus de trace de fixation non aucun trou autour de cette fenêtre.


avatar
jerome
Modérateur

sexe sexe : Masculin
Age Age : 42
J'habite J'habite : vergt (24)
Loisirs Loisirs : bricolage, informatique, pêche

Messages Messages : 278
Date d'Arrivée: Date d'Arrivée: : 11/01/2013

Revenir en haut Aller en bas

Re: Cherche plan ou photos plaque de protection sous cloche embrayage D35

Message par renard 59 le Dim 3 Mar 2013 - 19:39

bonsoir
je l'avais dit à Didier mon père avait un N70 et il n'avait pas de plaque d'obscuration non plus par contre sur mon Super 6D oui
bernard



avatar
renard 59

sexe sexe : Masculin
Age Age : 62
J'habite J'habite : Baisieux 59
Loisirs Loisirs : bricolage et mon tracteur !!!

Messages Messages : 2608
Date d'Arrivée: Date d'Arrivée: : 02/07/2012

Revenir en haut Aller en bas

Re: Cherche plan ou photos plaque de protection sous cloche embrayage D35

Message par Aret le Dim 3 Mar 2013 - 22:22

Bonsoir a tous merci jerome merci pour la photo même modèle fenêtre que mienne finalement et également sans trous d'après les schémas de Hervé celle qui conviendrait est la ( G ) 0822 645 000
Je sais Bernard tu me l'avais dis que ton père n'en avait pas sur son N70 de plaque d'obscuration mais moi je veux en mettre une fétou ryr la tienne sur ton super 6 soit m'inspireras a créer un système avec deux pattes souples rapportées et boulonnées prenant en sandwich l’épaisseur de la cloche ou boulonnées carrément entre boite et moteur a voir ????
avatar
Aret

sexe sexe : Masculin
Age Age : 57
J'habite J'habite : Tarbes ( Hautes Pyrénées 65 )
Loisirs Loisirs : Mécanique bricolage sourcier amateur ancien motard sans moto

Messages Messages : 949
Date d'Arrivée: Date d'Arrivée: : 17/01/2013

http://carreredidier.blog4ever.com

Revenir en haut Aller en bas

Re: Cherche plan ou photos plaque de protection sous cloche embrayage D35

Message par alaind3539 le Lun 4 Mar 2013 - 17:54

un peu de soucis avec les photos mais çà va le faire

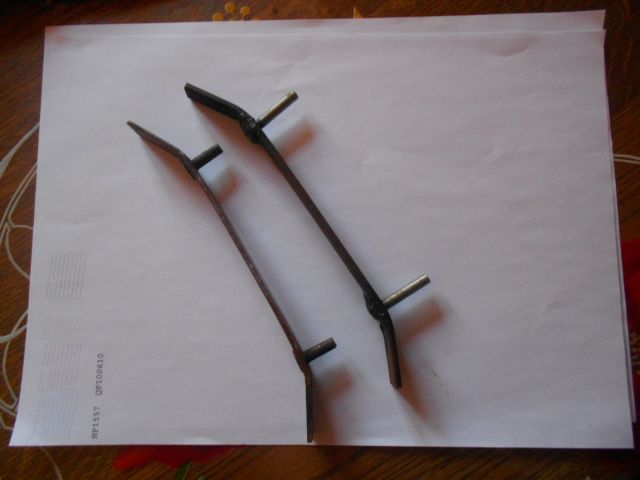

avec mon support en modèle: a gauche le vrai a droite la copie sommaire
